MFR-1100系列Metcal焊臺
MFR-1100系列Metcal焊臺

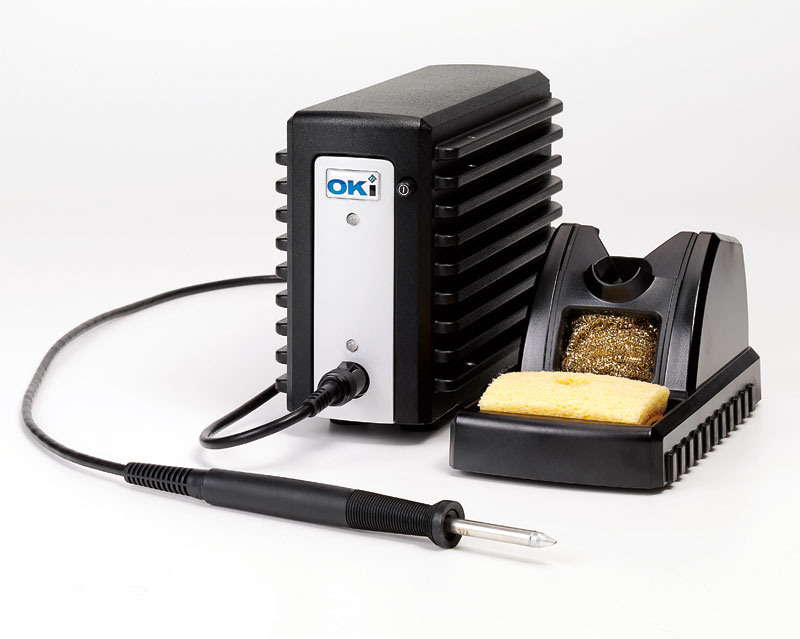

Metcal MFR-1150焊接拆焊系統： 單路輸出，帶文丘里管的焊接與拆焊系統。
帶文丘里烙鐵架的MFR-1150拆焊系統結構緊湊，易于選擇車間氣源。
MFR-1161單路輸出系列專為最小化培訓投入、[敏感詞]化應用解決方案和提高生產率而設計。
MFR-1161型號焊接系統包括：
MFR-PS1100 電源主機 1
MFR-H1-SC 內置發熱芯烙鐵頭手柄 1 （可與 SxP,RxP等烙鐵頭選配使用）
MFR-H6-SSC SSC內置發熱芯烙鐵頭手柄 1 （可與 SSC烙鐵頭選配使用）
WS1 通用焊接烙鐵架 2
主要特征與優點
- SmartHeat技術為高熱能需求應用提供了卓越的功率；
- 單路或雙路同時輸出允許采用單個或兩個手柄；
- 有四種手柄供選擇，增加了在一個系統上進行焊接與返修的應用解決方案；
- 各個手柄都配有一整套烙鐵頭系列，以便獲得[敏感詞]靈活性；
- 手柄符合人體工學，使用安全，舒適；
技術規格（電源主機）
| 操作溫度范圍 | 10-40℃ |
| [敏感詞]殼體溫度 | 55℃ |
| 輸入線路電壓 | 100-240V |
| 輸入線路頻率 | 50/60Hz |
| 功耗 | [敏感詞]70W |
| 輸出功率 | 環境溫度為22℃時[敏感詞]為60W |
| 輸出頻率 | 450KHz |
| 電源線（3芯） | 180CM 18/3SJT |
| 尺寸 | 90 (寬)*142 (直徑)*197(高) mm |
| 重量 | 2.3Kg |
| 表面電阻 | 10 5-10 9歐姆 |
| 認證/標識 | cTUVus,CE |
技術規格（焊接手柄和發熱芯組件）
| 烙鐵頭對地電勢 | <2mV |
| 烙鐵頭對地電阻 | <2Ω |
| 閑置溫度穩定 | 在靜止空氣中±1.1℃ |
| 手柄至發熱芯長度 | 122CM-阻燃，防靜電（ESD） |
| 連接頭 | 8芯圓形DIN接頭 |
| 烙鐵架尺寸 | 100（寬）*200（直徑）*100(高)mm |
| 烙鐵架重 | 0.69Kg |
其他可選附件
| 型號 | 說明 |
| MFR-CA2 | 用于焊接烙鐵頭手柄的發熱芯組件（MFR-H2-ST） |
| WS1G | 自動休眠式烙鐵架，綠色 |
| MFR-PM70 | 功率表 |
| AC-CP2 | 烙鐵頭拆卸墊 |
| AC-BP | 銅墊（用于烙鐵架），每包10個 |
| MFR-UK1 | 升級包，焊接內置發熱芯烙鐵頭手柄（MFR-H1-SC）和烙鐵架（WS1） |
| MFR-UK2 | 升級包，焊接烙鐵頭手柄（MFR-H2-ST）和烙鐵架（WS1） |
| MFR-UK4 | 升級包，鑷型內置發熱芯烙鐵頭手柄（MFR-H4-TW）和烙鐵架（MFR-WSPT） |
焊接返修的任務是在保證焊點的質量和生產率的同時，不損壞PCB板。MFR系統F系列溫度的烙鐵頭適用于標準的玻璃纖維基層PCB板（FR4），我們用型號中的第二個英文字母“F”表示，例如SFP-CH10,SFP-CN3;
不過，在有些特殊場合，需要烙鐵頭的溫度比“F”更高或者更低，我們用“T”或者“C”來代替“F”字母，比如 STP-CH10, SCP-CN3；
- F-表示標準溫度（適用于FR4標準玻璃纖維基層板）
- T-表示比F較低的溫度（適用于柔性電路板等）
- C-表示F較高的溫度（適用于陶瓷或者較大熱負載）
|
SFP-CN04圓錐形0.4mm(.016＂) |
|
SFP-CHL20鑿型60°2.0mm(.08＂) |
|
SFP-CNB04圓錐形0.4mm(.016＂) |
|
SFP-CH25鑿型30°2.5mm(.10＂) |
|
SFP-CNL04長圓錐形0.4mm(.016＂) |
|
SFP-CH30鑿型30°3.0mm(.12＂) |
|
SFP-CNB05圓錐形0.5mm(.002＂) |
|
SFP-CH35鑿型30°3.5mm(.14＂) |
|
SFP-DRH05耙式蹄型0.5mm(.002＂) |
|
SFP-CH50鑿型30°5.0mm(.20＂) |
|
SFP-BVL10斜面型60°0.5mm(.002＂) |
|
SFP-DRH610耙式蹄型1.0mm(.04＂) |
|
SFP-CH10鑿型30°1.0mm(.04＂) |
|
SFP-DRH615耙式蹄型1.5mm(.06＂) |
|
SFP-CH15鑿型30°1.5mm(.06＂) |
|
SFP-DRH35耙式蹄型3.5mm(.14＂) |
|
SFP-CHB15鑿型彎曲30°1.5mm(.06＂) |
|
SFP-DRK50刀型5.0mm(.20＂) |
|
SFP-CH20鑿型30°2.0mm(.08＂) |
備注：F=FR4/玻璃纖維，用于標準應用；
也可以提供其他兩個系列，只需將F替換成T或C即可；
T=溫度敏感，C=陶瓷；
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| T | STP-XXXX | FR4/溫度敏感 | 675℉/357℃ |
| F | SFP-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | SCP-XXXX | 陶瓷 | 865℉/462℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
可選購的RxP返修用內置發熱芯的烙鐵頭
它們適合于對SMT元件和SOIC元件焊接與返修。
四方形內置發熱芯烙鐵頭用于四邊形器件的拆除，如QFP和PLCC
| 型號 | SMT類型 | A2 | A | B2 | B | D |
| RFP-QD4 | PLCC 32 | 11.43(.450) | 12.70(.500) | 13.97(.550) | 15.24(.600) | 3.81(.150) |
| RFP-QD6 | PLCC 44 | 16.76 (.660) | 17.78(.700) | 16.76(.660) | 17.78(.700) | 3.81(.150) |
| RFP-QD7 | PLCC 68 | 24.38(.960) | 25.27(.995) | 24.38(.960) | 25.27(.995) | 5.59(.220) |
| RFP-QD10 | PLCC 52 | 19.30(.760) | 20.32(.800) | 19.30(.760) | 20.32(.800) | 3.81(.150) |
| RFP-QD15 | TQFP 80 | 12.32(.485) | 13.34(.535) | 12.32(.485) | 13.34(.535) | 2.79(.110) |
| RFP-QD19 | QFP 44 | 16.13(.635) | 16.13(.635) | 16.13(.635) | 16.13(.635) | 3.30(.130) |
| RFP-QD20 | QFP 100 | 16.51(.650) | 16.51(.650) | 22.48(.885) | 22.48(.885) | 3.30(.130) |
備注：F=FR4/玻璃纖維，用于標準應用；
也可以提供其他系列，只需將F替換成C即可； C=陶瓷；
注意：RxP烙鐵頭只對F和C系列提供。
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| F | RFP-XXXX | 玻璃纖維 | 775℉/412℃ |
| C | RCP-XXXX | 陶瓷 | 865℉/462℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
可選購的SSC系列烙鐵頭
SSC型烙鐵頭有廣泛的應用場合，為了取得[敏感詞]的傳熱效果，應盡可能選擇大的烙鐵頭。如果你[敏感詞]次使用SSC烙鐵頭，建議你先選擇600系列的溫度烙鐵頭。
注意：7=用于最標準應用的700系列，6=600系列，5=500系列，同樣適用于對溫度敏感的應用。
用訂購這些產品系列，用6或5取代7即可，帶*的除外（500系列中沒有此類產品）。
| 溫度系列 | 規格 | 無鉛應用 | 此系列能達到的[敏感詞]華氏溫度/攝氏溫度 |
| 500 | SSC-5XX | 溫度敏感 | 575℉/302℃ |
| 600 | SSC-6XX | 溫度敏感 | 675℉/357℃ |
| 700 | SSC-7XX | FR4/玻璃纖維 | 775℉/412℃ |
此溫度為參考溫度，實際溫度沒有那么高，以實際溫度為準;
